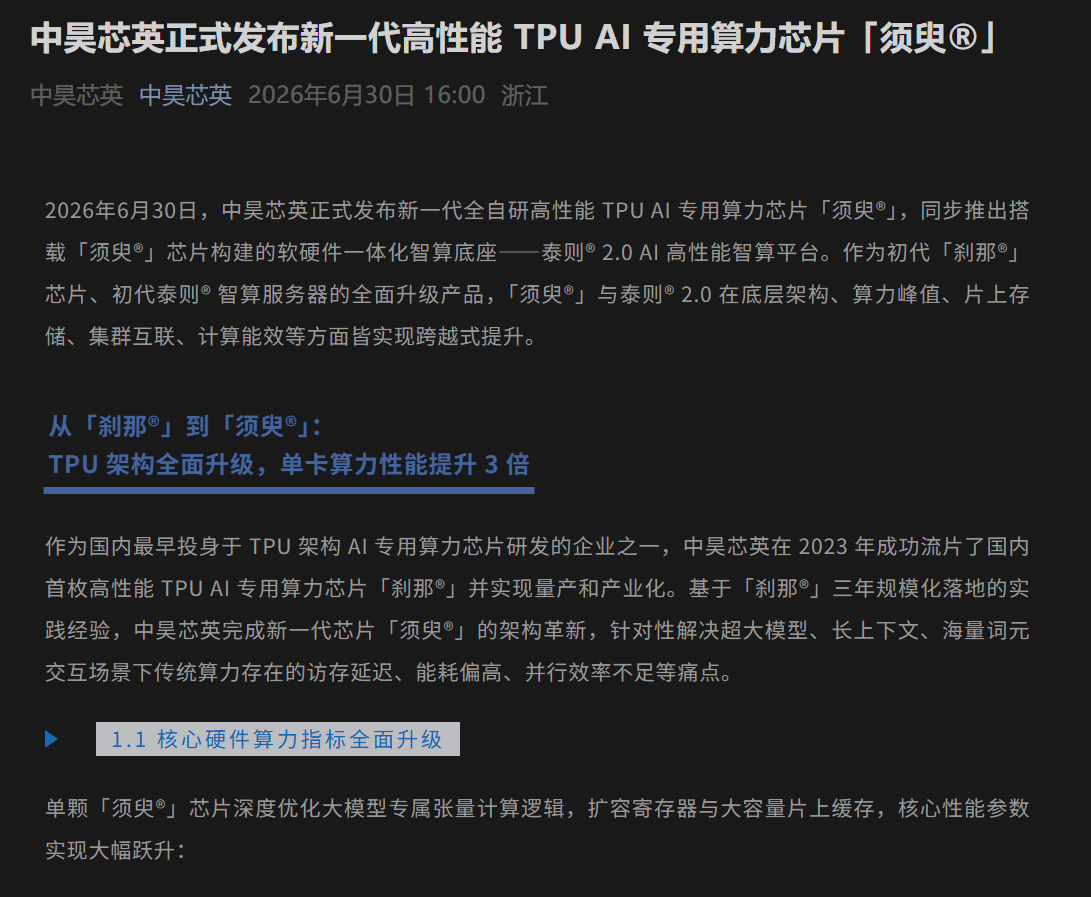

中昊芯英发布了其新一代 TPU 芯片「须臾」，该芯片的单芯片混合精度浮点算力达到了 896 TFLOPS，相较于上一代「刹那」芯片，性能提升了三倍。在 8-bit 推理方面，其算力可达 1792 TOPS，能够满足大规模词元高并发推理的需求。

「须臾」芯片在显存容量和内部互联速度方面均有显著增强，并支持超长上下文处理。该芯片的额定功耗为 600W，与传统算力芯片相比，功耗降低了 50%，有助于推动低碳数据中心的建设。

值得一提的是，「须臾」芯片的 IP 核、专用指令集、底层算子加速库以及整机系统软件均为完全自主研发，不依赖任何海外核心技术，因此能够符合政务、金融、电网等行业在安全合规方面的要求。

与此同时，中昊芯英还推出了高性能智算平台「泰则 2.0」，该平台以标准的最小计算单元为基础，集成了两路高性能 CPU 处理器和八片高性能 TPU 处理单元。从物理形态上看，它相当于一台通用的 CPU 服务器连接一台高性能 TPU 算力加速设备，整体算力可达 7.168 PFLOPS（混合精度）。在执行相同任务时，「泰则 2.0」平台的整体能耗仅为传统 GPU 服务器的 80%。

在软件层面，「泰则 2.0」平台实现了对所有主流 AI 框架的兼容，原生支持 PyTorch、vLLM、SGLang 等开发工具。在训练方面，它适配了 DeepSpeed 和 Megatron-LM 分布式套件。该平台已成功深度适配了 Qwen 全系列、DeepSeek、GLM、MiniMAX 等数十款大语言和多模态模型，使开发者能够快速完成模型的迁移工作。
